Voila l'image que nous souhaiterions achever. Avant de commencer veilleuz noter les quelques points suivants:
- Je n'assure pas en lumière
-J'ai ecrit ce tut pour axpliquer a un ami les base des caustics
- Donc ca va pas (encore) très profondement dans les options.
Le mieux est d'experimenter les valeurs apres avoir fait ce tut.

---

Donc vu que je suis un gars sympa je vous ai preparé une scene fix-fertig que vous devriez pouvoir drag-dropper depuis le netview de XSI :
caustic_start.scn

j'espère que ça a marché:-))

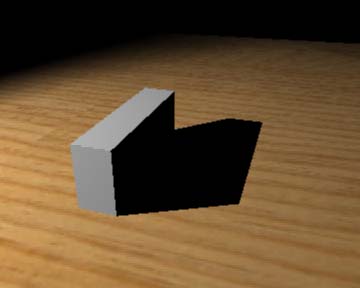

si vous faites un petit rendu vous devriez avoir un peu cela:
(! selectionnez la bonne camera)

---

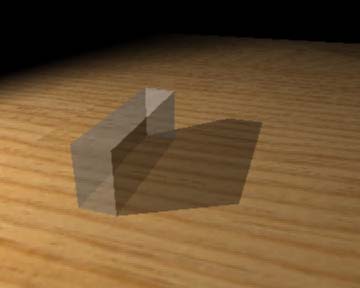

bon on va essayer de changer ce cube en une sorte de verre.

get-material->phong
sous transparency/reflection tab -> transparency to 0.6 ( usez CTRL afin de bouger les 3 sliders)

Note: si l'image est differente (partuiculierement plus clair) ca peut etre du a la fusion des 2 scènes. Il reste donc les lumieres default.
le mieux est d'effacer la lumiere par default et de reduire l'ambiance a 0.

---

Histoire de caustiques.

Ok. On va ajouter un peu de réalisme en bossant avec les lumières caustiques.
Il y a 3 choses a configurer avant que la simulation caustic ne s'execute:
- d'abord faire du spot une lumière émetrice (!) de photons.
- deuxiemement definir les surfaces et objets reflechissants ou recevants les photons (ou les 2).
- et finalement dire a Mental Ray de calculer la caustique
il est a noter que la procedure est la meme que pour la global illumination

---

Configurer la lumière:



séléctionnez le spot et faire modify -> shader: (devrait être un spot blanc intensité 2)
sous le "tab" Photon clicker la boite caustic et entrez les valeurs suivantes:
Energy : RGB 0.7
Energy Intensity : 12000
Number of emitted photons Caustic : 2400
(plus ya de photons, plus c'est joli...mais aussi plus long a calculer)

---

Configurer les objets:

selectionenr le cube et le sol (subtilement nommé cube et cube1 !)

modifier leur attribut commun nommé visibility (en usant du bouton selection a droite)
et mettez une croix dans les 2 cases sous Caustics
Pour optimiser on pourrais separer les objets recepteurs et les emetteurs.

---

Configurer les render options:

pour ces options c'est trop long a recopier alors je vous ait preparer une jolie image:

de toute facon ce tutorials n'est qu'une introduction et des que j'aurais comprit a quoi servent toute ces options (et surtout leurs interaction et réglages) je ferrai des remarques !!

---

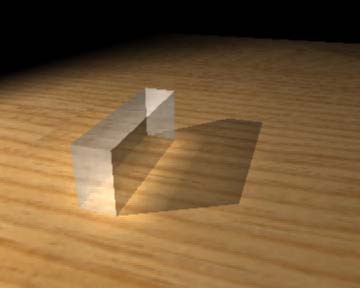

voila donc si on fait un petit rendu? on a cela sur son écran?

---

bon ben voila c'est basiquement ca...

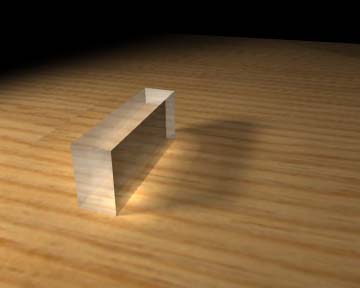

pour l'image suivante j'ai juste ajouté une refraction de 1.4 et un area light au spot
quelques trucs basique pour améliorer la qualité: augmenter le nombre de photos ou augmenter le raytracing depth ou photon depth

A votre joie et loisir de changer les valeurs et d'avoir d'autres résultats!

a vous de joeur!
